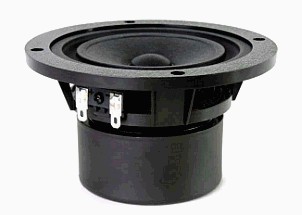

CSS (Creative Sound Solutions) EL70

Preis: nicht mehr lieferbar

Technische Daten (Herstellerangaben)

124/104/80 mm Breitbandlautsprecher ( Korb-/ Loch-/ Membrandurchmesser ) ,
64-25000 Hz Übertragungsbereich,
86 dB Kennschalldruck, 20 mm Schwingspule, 20/30 Watt belastbar,
3,8 Gramm bewegte Masse, Papiermembran ,
Gummisicke, Polymerkorb, geschirmter Ferritmagnet,

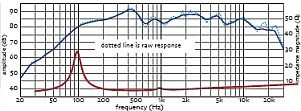

Amplituden-, Impedanzfrequenzgang (Hersteller)

Thiele-Small Parameter (Herstellerangaben)

Nennimpedanz/Gleichstromwiderstand: 4 / 3,6 Ohm
Resonanzfrequenz: 64 Hz
Gütefaktoren(Qms/Qes/Qts): 3,23 / 0,66 / 0,55
Äquivalenzvolumen(Vas): 6,1 Liter
Effektive Membranfläche(Sd): 50 cm²
Antriebsfaktor(BL): 2,85 Tm
Schwingspuleninduktivität(Le): 0,25 mH
X-max: 4,5 mm

Kommentar - Bauvorschläge - Links

hervorragender kleiner Treiber mit Papiermembran
entwickelt und gefertigt von Mark Fenlon ( Mark Audio )

Bausatz mit EL70

zur Herstellerdatei (pdf 800kb)
